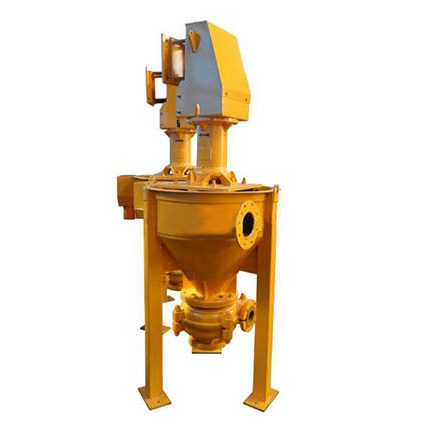

ВЕРТИКАЛЬНЫЙ ПЕННЫЙ НАСОС
- Тип насоса: Вертикальный центробежный шламовый насос типа BD/DC с электродвигателем
- Разряд: 50 — 150 мм
- Мощность: от 7 до 330 м3/ч
- Голова: от 5 до 30м
Пенный шламовый насос применяют в технологическом процессе, связанном с перекачкой пенообразного раствора (или пенных пульп), но в большей степени его применяют при флотации (обработки минерального вещества).
Вертикальный пенный шламовый насос разработан с целью повышения способности к перекачиванию пенистых суспензий.
Перекачивание пены (при флотации или других процессах) является классической проблемной сферой для шламовых насосов, так как вертикальные шламовые насосы помимо непостоянного расхода пульпы были изначально разработаны для перекачивания пены.

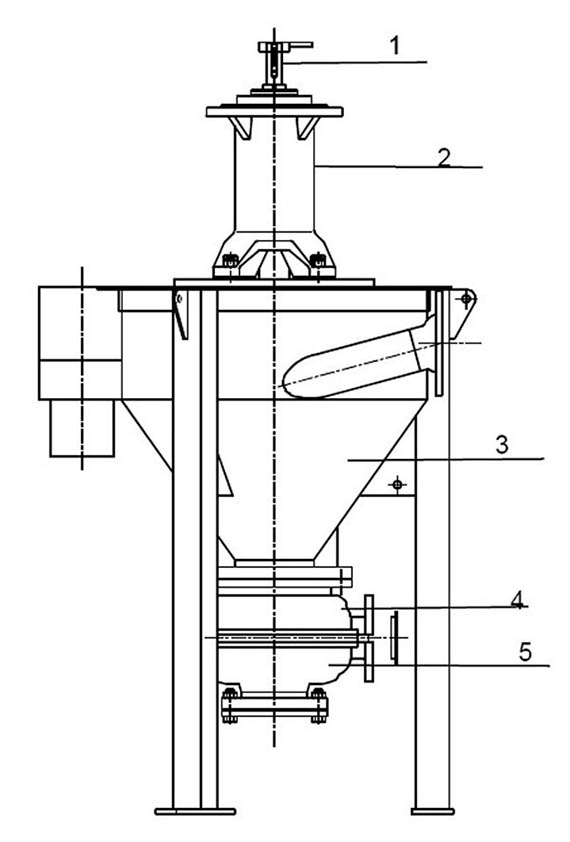

Детали на чертеже
- Вал
- Подшипниковый узел
- Коробка сальников
- Корпус насоса
- Крышка насоса
МАТЕРИАЛЫ ДЕТАЛЕЙ И ЭЛЕМЕНТОВ НАСОСОВ
| Обделки | Колесо | Корпус насоса | Подпора | Экспеллер | Редукцион. крышка | Ступица | Уплотн. | |
| Стандартный | Chrome Alloy Natural Rubber | Chrome Alloy Natural Rubber | SG Iron | SG Iron | Chrome Alloy or SG Iron | Chrome Alloy or SG Iron | SG Iron | Rubber and Nitrile |
| На выбор | Ferralium Hastelloy C 316 SS W151 Polyurethane Neoprene Butyl Viton Nitrile EPDM Hypalon | Ferralium Hastelloy C 316 SS W151 Polyure-ne Neoprene Butyl Nitrile Hypalon | SG Iron Various grades | MS Fabricated Cast Iron | NI Resist Ferralium Hastelloy C Polyurethane 316 SS W151 | NI Resist Ferralium Hastelloy C 316 SS Rubber W151 Polyurethane Neoprene Butyl Nitrile | EN56C Ferralium Hastelloy C Titanium 316 SS 304 SS | Ceramic Stellite Chrome Oxide Nordel Neoprene Viton |

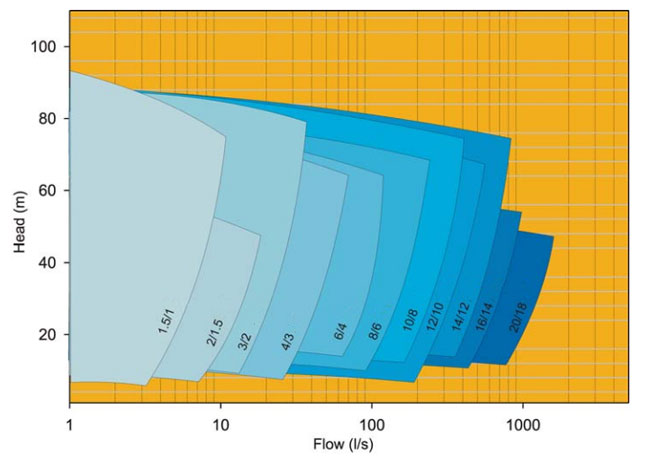

Диаграмма работы вертикального пенного насоса
Таблица параметров вертикального пенного насоса
| Характеристики чистой воды | ||||||
| Тип насоса | Допустимая максимальная установленная мощность P(Kw) | Производительность m³/hr | Напор h(m) | Скорость оборотов n(r/min) | Максимальная эффективность η% | Диаметр колес D(mm) |
| 2QV-NP-AF | 15 | 7.2-33 | 5-30 | 800-1800 | 45% | 229 |
| 3QV-NP-AF | 20 | 10-104 | 10-28 | 700-1500 | 55% | 268 |
| 4RV-NP-AF | 40 | 15-130 | 6-28 | 500-1050 | 55% | 397 |
| 6SV-NP-AF | 75 | 55-330 | 6-25 | 350-680 | 55% | 560 |
