ПОГРУЖНОЙ НАСОС

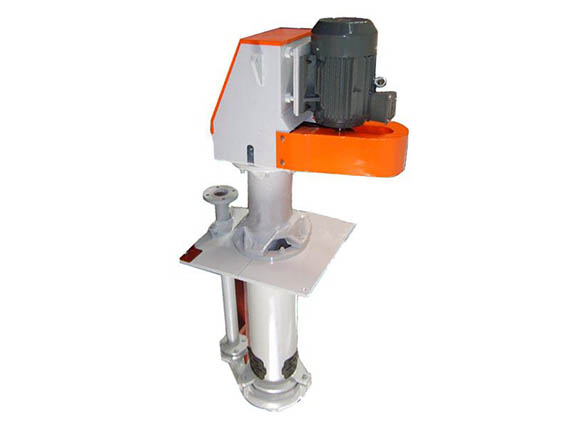

Погружной шламовый насос предназначен для перекачивания крупного шламового раствора с высокой концентрацией и абразией.
Конструкция насоса такова, что при работе весь агрегат, включая привод, погружается.
В связи с этим важно отметить, что проточный блок насоса — SP выполнен из износостойкого материала – это твердый металл, а все погруженные части насоса: NP-SP(R) имеют каучуковые наружные облицовки. Данный насос применяют для перекачки шлама без ребристости.
Погружной шламовый насос широко применяется для водоотвода и промывки выработки, очистки цеха, водоотвода ямы, химической обработки, циркуляционных растворов, смешанных руд.
Шламовые погружные насосы имеют низкое потребление электроэнергии, долговечны, обладают повышенной стойкостью к тяжелым условиям эксплуатации и при этом не возникает проблем с их обслуживаемостью, которая в отличие от конкурентов сравнительно быстрая и простая.
КОНСТРУКЦИЯ ПОГРУЖНОГО ШЛАМОВОГО НАСОСА

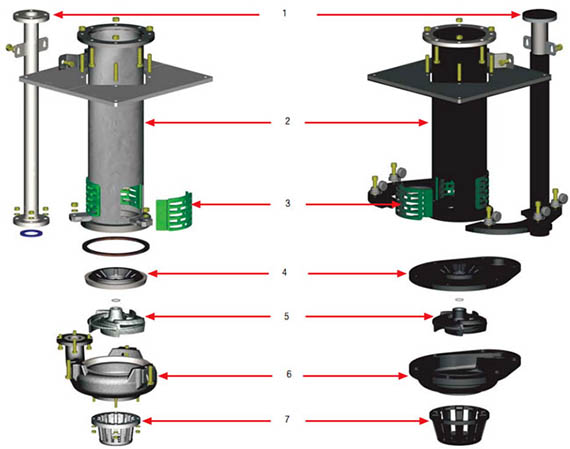

Основные детали на чертеже
- Высасывающая труба
- Стойка
- Фильтровальная сеть
- Задняя обшивка
- Лопастное колесо
- Корпус насоса
- Нижняя фильтровальная сеть
КОНСТРУКЦИЯ ПОГРУЖНОГО ШЛАМОВОГО НАСОСА
| Лопастное колесо | Корпус насоса | COLUMN | РАЗРЯД | Уплотнение | |
| Стандарт | High Chrome Alloy Rubber | High Chrome Alloy Rubber | Mild Steel Mild Steel Rubber Lined | Mild Steel Mild Steel Rubber Lined | Natural Rubber Rubber |
| Выбор | Butyl EPDM Hypalon Polyurethane 316 SS W 151 | Neoprene Butyl EPDM Hypalon Nitrile 316 SS W 151 | Neoprene Butyl Nitrile 316 SS | Neoprene Butyl Nitrile 316 SS | Nordel Neoprene Viton Hypalon Butyl EPDM |
Диаграмма работы погружного насоса
Таблица параметров насоса SP
| Тип | Допус-ая макс. установ-ленная мощностьP(Kw) | Характеристики чистой воды | Количество колес | |||||
| Производительность | Напор h(m) | Скорость оборотов n(r/min) | Макс. эффективн. η% | лопаток | Диаметр колес D(mm) | |||
| m³/hr | L/S | |||||||
| 40PV-NP-SP | 15 | 19.44-43.2 | 5.4-12 | 4.5-28.5 | 1000-2200 | 40 | 5 | 188 |
| 65QV-NP-SP | 30 | 23.4-111 | 6.5-30.8 | 5-29.5 | 700-1500 | 50 | 5 | 280 |
| 100RV-NP-SP | 75 | 54-289 | 15-80.3 | 5-35 | 500-1200 | 56 | 5 | 370 |
| 150SV-NP-SP | 110 | 108-479.16 | 30-133.1 | 8.5-40 | 500-1000 | 52 | 5 | 450 |
| 200SV-NP-SP | 110 | 189-891 | 152.5-247.5 | 6.5-37 | 400-850 | 64 | 5 | 520 |
| 250TV-NP-SP | 200 | 261-1089 | 72.5-302.5 | 7.5-33.5 | 400-750 | 60 | 5 | 575 |
| 300TV-NP-SP | 200 | 288-1267 | 80-352 | 6.5-33 | 350-700 | 50 | 5 | 610 |
Таблица параметров насоса NP-SPR
| Тип | Допус-ая макс. установл. мощностьP(Kw) | Характеристики чистой воды | Количество колес | |||||
| Производительность | Напор h(m) | Скорость оборотов n(r/min) | Макс. эффективн. η% | лопаток | Диаметр колес D(mm) | |||
| m³/hr | L/S | |||||||
| 40PV-NP-SPR | 15 | 17.28-39.6 | 4.8-11 | 4-26 | 1000-2200 | 40 | 5 | 188 |
| 65QV-NP-SPR | 30 | 22.5-105 | 6.25-29.15 | 5.5-30.5 | 700-1500 | 51 | 5 | 280 |
| 100RV-NP-SPR | 75 | 64.8-285 | 18-79.2 | 7.5-36 | 600-1200 | 62 | 5 | 370 |
Насосы предназначены для перекачки водопесчаных пульп, шламов магнетитовых и других абразивных суспензий с мелкой твердой фракцией. Шламовые насосы нашли широкое применение на обогатительных фабриках черной и цветной металлургии, угольной и горнорудной промышленности, а также в системах золо- и шлакоудаления ТЭЦ и на цементных заводах.
