зубчатые Муфты по ГОСТ 5006-83 (55)
Изделия применяются для соединения соосных горизонтальных валов и передачи крутящего момента от 1000 до 63000 Н.м при угловых, радиальных и осевых смещениях валов, при рабочих температурах не выше 120 ℃ климатических исполнений У, Т категорий 1-3, 5 и климатических исполнений УХЛ, О и ОМ категории 4 по ГОСТ 15150.

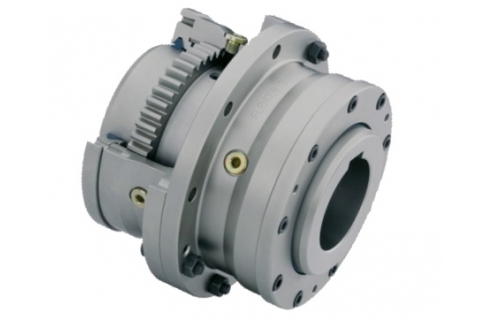

Муфта зубчатая ГОСТ р50895 из серии МЗ относятся к подвижным. Такие соединения компенсируют перекосы валов, радиальные и угловые смещения. В машиностроении они применяются для соединения валов и передачи крутящих моментов от 1000 до 63000 Н*м и специальных от 71000 до 250000 Н*м осевых, радиальных и угловых смещениях валов.

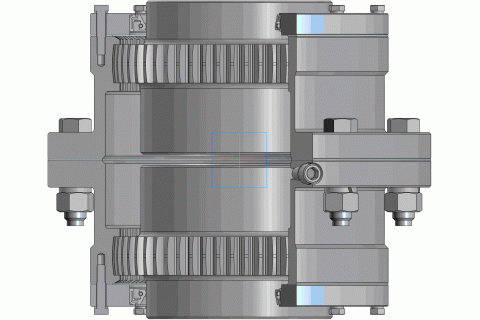

Деталь состоит из двух втулок, которые в свою очередь вставляются в обоймы, закрыты сальниковыми крышками. Соединяемые валы запрессовываются в отверстия втулок. Форма зубьев допускает незначительное смещение в любых направлениях.
Благодаря торцевым зазорам между зубьями компенсируется смещение валов, а также благодаря сферической поверхности выступов зубьев втулок. Перекос оси относительно обоймы -не более 1°30′.
Предлагаемые к покупке зубчатые муфты выполнены по ГОСТ Р50895-96, 83, 55, а так же ДСТУ 94 .
ОКПД 2: 28.15.26.130
КОД ТН ВЭД 8483608000
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Образцы типа МЗ для непосредственного соединения валов, состоящие из двух обойм с зубьями и втулок, разработаны в соответствии с требованиями ГОСТ Р 50895-96 (5006-55) и по комплекту конструкторской документации. Основные параметры приведены в таблице1
где Н(d) — диаметр предварительной расточки, возможно изготовление с предварительной расточкой по индивидуальному заказу.
В настоящее время ведётся серийное производство деталей с диаметром предварительной расточки согласно ГОСТ 5006-94, в таблице № 1.1 приведены диаметры для сравнения.

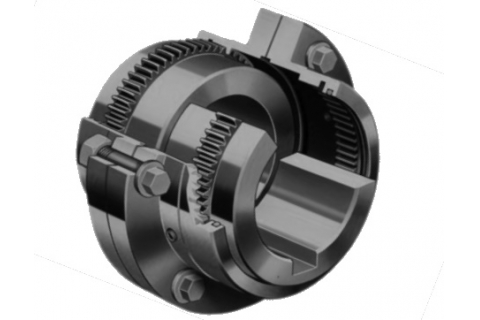

Рис. 1. Муфта типа МЗ.
1-обойма зубчатая ; 2-кольцо уплотнения ; 3-сальник уплотнительный ; 4-втулка зубчатая .

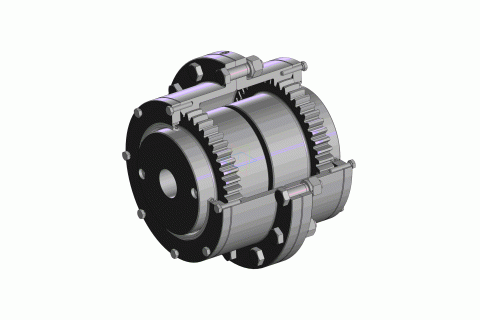

Рис 2. Муфта типа МЗП.
1-обойма зубчатая ; 2-кольцо уплотнения ; 3-сальник уплотнительный ; 4-втулка зубчатая ; 5-полумуфта .
Таблица №1
| Обозначение МЗ | D,мм | d,мм | В,мм | b,мм | Мкр , кгм | Частотавращения | Масса,кг | Z | m |
| МЗ-1-Н20 | 170 | 10 | 115 | 40 | 71 | 6300 | 11,8 | 30 | 2,5 |
| МЗ-2-Н30 | 185 | 20 | 145 | 40 | 140 | 5000 | 16,1 | 38 | 2,5 |
| МЗ-3-Н40 | 220 | 20 | 170 | 45 | 315 | 4000 | 29,3 | 40 | 3,0 |
| МЗ-4-Н45 | 250 | 30 | 215 | 45 | 560 | 3350 | 50,5 | 48 | 3,0 |
| МЗ-5-Н50 | 290 | 40 | 215 | 55 | 800 | 2800 | 61 | 46 | 3,0 |
| МЗ-6-Н60 | 320 | 40 | 255 | 55 | 1180 | 2500 | 81 | 48 | 4,0 |
| МЗ-7-Н65 | 350 | 50 | 285 | 55 | 1900 | 2120 | 109 | 56 | 4,0 |
| МЗ-8-Н80 | 380 | 50 | 325 | 55 | 2360 | 1900 | 146 | 62 | 4,0 |
| МЗ-9-Н90 | 430 | 60 | 335 | 55 | 3000 | 1700 | 176 | 46 | 6,0 |
| МЗ-10_Н110 | 490 | 60 | 365 | 55 | 5000 | 1400 | 264 | 56 | 6,0 |
| МЗ-11-Н120 | 545 | 110 | 405 | 66 | 7100 | 1250 | 376 | 48 | 8,0 |
| МЗ-12-Н140 | 590 | 120 | 487 | 66 | 10000 | 1130 | 531 | 54 | 8,0 |
| МЗ-13-Н160 | 680 | 150 | 521 | 76 | 15000 | 1000 | 739 | 48 | 10,0 |
| МЗ-14-Н180 | 730 | 180 | 571 | 76 | 20000 | 900 | 933 | 54 | 10,0 |
| МЗ-15-Н200 | 780 | 200 | 645 | 76 | 25000 | 800 | 1266 | 58 | 10,0 |
с предварительной расточкой по индивидуальному заказу
В настоящее время ведётся серийное производство муфт (полумуфт) зубчатых с диаметром предварительной расточки согласно ГОСТ 5006-94, в таблице № 1.1 приведены диаметры для сравнения.
Таблица № 1.1
| Муфта | ГОСТ 5006-83 (55) | ГОСТ 5006-94 | ||
| Ø d min | Ø d max | Ø d min | Ø d max | |
| МЗ-1МЗП-1 | 20 | 40 | 18 | 38 |
| МЗ-2МЗП-2 | 30 | 50 | 30 | 50 |
| МЗ-3МЗП-3 | 40 | 60 | 40 | 60 |
| МЗ-4МЗП-4 | 45 | 75 | 45 | 75 |
| МЗ-5МЗП-5 | 50 | 90 | 50 | 90 |
| МЗ-6МЗП-6 | 60 | 105 | 60 | 110 |
| МЗ-7МЗП-7 | 65 | 120 | 70 | 120 |
| МЗ-8МЗП-8 | 80 | 140 | 80 | 140 |
| МЗ-9МЗП-9 | 90 | 160 | 100 | 160 |
| МЗ-10МЗП-10 | 110 | 180 | 120 | 180 |
| МЗ-11МЗП-11 | 120 | 220 | 140 | 210 |
| МЗ-12МЗП-12 | 140 | 250 | 160 | 240 |
| МЗ-13МЗП-13 | 160 | 280 | 180 | 270 |
| МЗ-14МЗП-14 | 180 | 320 | 200 | 300 |
| МЗ-15МЗП-15 | 200 | 360 | 220 | 340 |

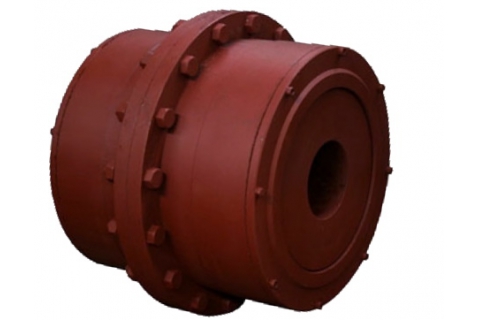

Муфта зубчатая
- Поставка происходит в собранном виде с предварительно расточенными зубчатыми втулками. По согласованию с заказчиком есть возможность установить чистовые внутренние размеры, которые должны быть особо указаны в заказе. Перед установкой соединение следует разобрать и обработать втулки на необходимые посадочные размеры.
- Монтаж муфты следует производить с использованием специальных приспособлений в условиях, когда исключено загрязнение, повреждение деталей.
- Контроль установки соединяемых валов при монтаже производить по центрирующим буртикам на втулках.
- При монтаже контрольная метка (риска) на впадине зуба обоймы и на выступе зуба втулки должны совпадать, а также должны совпадать контрольные метки (риски) на наружной поверхности буртов зубчатых обойм. Перекос оси каждой втулки в процессе эксплуатации относительно оси обоймы не более α=0°30ʹ. После выверки соосности муфта собирается окончательно.
- При монтаже втулки с валом сопрягаемые поверхности следует смазывать солидолом ГОСТ 4366-76. Вид масла в зависимости от температурного режима следует выбирать по таблице №2.
- В муфту следует заливать масло в объёме, указанном в таблице №3. Масло должно покрывать полную высоту зуба при её работе.
Таблица 2.
| Диапазон Температур, С° | Марки смазки | Примерные сроки замены смазки | |
| Основное | Заменяющее | ||
| От минус 40°до плюс 20° | ТС-10 по ГОСТ23652-79 | В новых муфтах первую замену масла производят через 100-150 ч. работы; последующие замены масла производят через 2000-2500 часов работы | |
| От плюс 20°до плюс 80° | ИТП-300,ИГП-38 поГОСТ 26191-84 | И-50А по ГОСТ20799 с присадкой ДФ-11 (3…5%), при температуре выше 50°допускается применение смазки УНИОЛ-2 ГОСТ 23510-79 | |
| От плюс 80°до плюс 120° | ИПП-20 поГОСТ 26191-84 | ИТП-300 по ГОСТ 26191-84 | |
Таблица №3
| № муфты | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Объём масла, л | 0,2 | 0,3 | 0,4 | 0,5 | 0,7 | 0,95 | 1,0 | 1,15 | 0,5 |
| № муфты | 10 | 11 | 12 | 13 | 14 | 15 |
| Объём масла, л | 0,62 | 1,12 | 1,47 | 1,9 | 2,2 | 2,5 |
Приложение:
Таблица выбора муфт зубчатых по мощности исполнительного механизма двигателя.
| (КВт) | 3000(об/м) | 1500(об/м) | 1000(об/м) | 750(об/м) | 600(об/м) | 500(об/м) |
| 30 | МЗ-2 | МЗ-3 | МЗ-3 | МЗ-3 | ||
| 37 | МЗ-3 | МЗ-3 | МЗ-4 | МЗ-4 | ||
| 45 | МЗ-3 | МЗ-3 | МЗ-4 | МЗ-4 | МЗ-5 | |
| 55 | МЗ-3 | МЗ-4 | МЗ-4 | МЗ-5 | МЗ-5 | МЗ-5 |
| 75 | МЗ-3 | МЗ-4 | МЗ-4 | МЗ-4 | МЗ-5 | МЗ-6 |
| 90 | МЗ-4 | МЗ-4 | МЗ-5 | МЗ-5 | МЗ-6 | МЗ-6 |
| 110 | МЗ-4 | МЗ-5 | МЗ-5 | МЗ-5 | МЗ-6 | МЗ-6 |
| 132 | МЗ-4 | МЗ-5 | МЗ-5 | МЗ-6 | МЗ-6 | МЗ-6 |
| 160 | МЗ-4 | МЗ-5 | МЗ-6 | МЗ-6 | МЗ-6 | МЗ-6 |
| 200 | МЗ-4 | МЗ-5 | МЗ-6 | МЗ-6 | МЗ-6 | МЗ-6 |
| 250 | МЗ-5 | МЗ-6 | МЗ-6 | МЗ-6 | МЗ-6 | МЗ-7 |
| 315 | МЗ-6 | МЗ-6 | МЗ-6 | МЗ-7 | МЗ-7 | МЗ-7 |
| 400 | МЗ-6 | МЗ-6 | МЗ-6 | МЗ-7 | МЗ-7 | МЗ-7 |
| 500 | МЗ-6 | МЗ-6 | МЗ-6 | МЗ-7 | МЗ-7 | МЗ-8 |
| 630 | МЗ-6 | МЗ-6 | МЗ-7 | МЗ-8 | МЗ-8 | МЗ-8 |
| 800 | МЗ-6 | МЗ-7 | МЗ-7 | МЗ-8 | МЗ-8 | МЗ-9 |
| 1000 | МЗ-6 | МЗ-7 | МЗ-8 | МЗ-8 | МЗ-9 | МЗ-10 |
| 1250 | МЗ-6 | МЗ-8 | МЗ-8 | МЗ-9 | МЗ-10 | МЗ-10 |
| 1600 | МЗ-6 | МЗ-8 | МЗ-8 | МЗ-9 | МЗ-10 | МЗ-11 |
| 2000 | МЗ-7 | МЗ-9 | МЗ-9 | МЗ-9 | МЗ-11 | МЗ-11 |
| 2500 | МЗ-7 | МЗ-9 | МЗ-9 | МЗ-11 | МЗ-11 | МЗ-12 |
| 3150 | МЗ-8 | МЗ-10 | МЗ-12 | МЗ-11 | МЗ-12 | МЗ-13 |
| 4000 | МЗ-8 | МЗ-11 | МЗ-13 | МЗ-12 | МЗ-13 | |
| 5000 | МЗ-8 | МЗ-12 | МЗ-13 | МЗ-13 |
